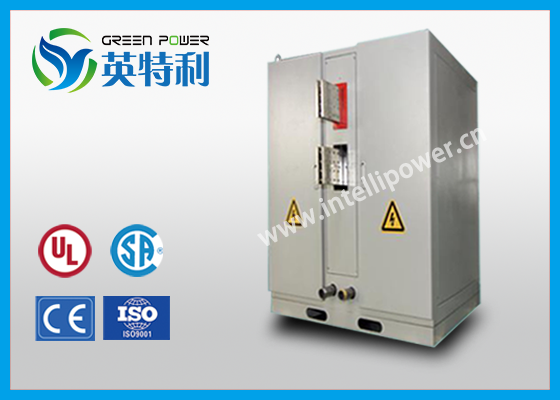

20kA 500V SCR（可控硅）燒堿整流柜 6脈波
介紹：
直流 20kA 500V SCR電源（可控硅整流器），廣泛用于燒堿電解工廠
系統主要組成部分：
三相油冷變壓器：包括主變壓器和帶有有載分接開關的電壓調節器，用于在初級調節電壓。冷卻方式：OFWF
SCR整流器：6脈沖SCR整流器，雙星型電路，每個SCR串聯快速熔斷器以保護SCR。
控制器系統：基于DSP的自主研發的微控制器，包括SCR觸發，信號采樣與處理，數據存儲，PID運算，邏輯控制和通訊等。
直流輸出電流測量單元，大電流霍爾傳感器，水冷裝置，高壓開關柜，過濾柜，通過通信總線或輸入/輸出信號輸出遠程控制等。
技術參數:
| 最高輸出電流 | 20kA |
| 輸出電壓 | 500V |
| 整流柜效率 | ≥98.6% |
| 功率因數 | 輸出范圍內的功率因數高達0.9 |
| 精度 | ≤±1％ |
| 諧波 | THDi≤5％ |
| 紋波 | 3% |
| 冷卻方式 | 水冷 |
離子膜電解的主要流程如下：
氫氧化鈉（燒堿）精制的飽和食鹽水進入陽極室；純水（加入一定量的NaOH溶液）加入陰極室，通電后H2O在陰極表面放電生成H2，Na+則穿過離子膜由陽極室進入陰極室，此時陰極室導入的陰極液中含有NaOH；Cl－則在陽極表面放電生成Cl2。電解后的淡鹽水則從陽極室導出，經添加食鹽增加濃度后可循環利用。陰極室注入純水而非NaCl溶液的原因是陰極室發生反應為2H++2e－=H2↑；而Na+則可透過離子膜到達陰極室生成NaOH溶液，但在電解開始時，為增強溶液導電性，同時又不引入新雜質，陰極室水中往往加入一定量NaOH溶液。
英特利電解離子膜整流器特點及優勢
l 雙通道熱備份控制器
l 同步信號自適應濾波
l 光纖觸發，光時延小，同步效果好，抗干擾能力強
l DSP數字控制，響應速度快，控制精度高、可靠性高、便于DCS組網
l 高可靠性，經過出口應用驗證
l 主回路的設計、對稱性的布置有效減少損耗和電磁干擾，提高設備的EMI性能。橋臂上可控硅N+1設計，當一只可控 硅故障時，其他可控硅可仍然滿功率輸出。
l 可靠性設計，從器件選型、拓撲結構、保護系統、抗干擾措施、全動態試驗多方面保障設備可靠性，滿足不間斷運行 要求。
l 整流柜內元器件排列整齊，結構緊湊，既有利元件的均流，也減少了柜內導電線路的距離，提高整機效率。
l 整流柜布局合理，結構簡潔，整流柜匯流部分采用環氧樹脂搭接支撐，避免了鋼結構中的局部渦流發熱，減小了損 耗，提高了效率。
l 整流臂、快熔臂、匯流排采取水冷母排，輸出排、元件與快熔之間母排均采用無氧銅材，電流密度低；
l 晶閘管是本設備的核心器件，對晶閘管進行篩選和配對，將器件參數的離散性降低，提高并聯晶閘管橋臂的均流度， 從而提高系統的可靠性；
l 多達96通道的開關量監測模塊，實時監測每一個熔斷器和溫度開關的狀態，并通過CAN-Bus通信將每一路狀態發送至 整流控制柜內控制器。
